Anwendung

GZV-Miniatur-elektromagnetische Schwingungs-Fütterungen werden in verschiedenen Branchen, einschließlich der leichten Industrie, der chemischen Industrie, der Lebensmittelindustrie und anderen, weit verbreitet.Sie sind für die Zufuhr von Pulver- und Granulatmaterialien ausgelegt., die eine zentralisierte und automatische Steuerung des Produktionsprozesses ermöglicht.

Eigenschaften

Der Miniatur-elektromagnetische Schwingungsspeicher ist eine neue Art von Fütterungsgeräten, die im Vergleich zu anderen Fütterungsgeräten folgende Eigenschaften aufweist:

1) Kleine Größe, leichtes Gewicht, einfache Montage und geringer Lärm

2) Hohe Genauigkeit und Kapazität der Zufuhr

3) Niedriger Energieverbrauch

4) Einfache Struktur, leicht zu tragen und anzupassen

5) Während des Fütterungsprozesses werden die Materialien im Füttertrog kontinuierlich transportiert, wodurch der Fütterungsschlüssel weniger beschädigt wird

Struktur und Arbeitsprinzip

Hauptbestandteile

Hauptteile von elektromagnetischen Schwingungsspeichern der Baureihen GZV und GZVK:

Wie auf dem Bild gezeigt, besteht der elektromagnetische Schwingungsfeeder der GZV- und GZVK-Serie aus dem Füttertrog, dem elastischen System, der Armatur, dem Elektromagneten, der Motorbasis und der Dämpfffeder usw.

Durch und durch verbundene Armaturen bilden die Qualität m1, Motorbasis und -kern, Spulenqualität bestehen aus m2. M1 und m2 sind mit verbundenen Plattenfedern verbunden.Und machen das System inhärente Frequenz W und die erzwungene Schwingungsfrequenz W Stimmung, d. h.:

Z = ω/ω0 = 0,9 ~ 0.95

Daher bildet das System ein Doppelpartikel-Resonanzsystem.
Einphasenwechselstrom (AC) nach dem mit Silizium gesteuerten Geradrichter Halbwellengeradrichter Stromversorgung der Magnetspirale.Nachdem die Leitung durchläuft,Es wird Spannung hinzufügen, um die Spule auf dem positiven Halbzyklus.Elektromagnetische Kraft, die zwischen Kern und Armatur erzeugt wird.Eisenkern und Armatur bewegen sich relativ.Dann speichert das elastische System Energie.Energie der Freisetzung des elastischen SystemsDie Eisenkerne und die Armaturen bewegen sich entgegengesetzt, so dass sich die Doppelpartikel in der Frequenz von AC wechseln.Weil es einen 20-Grad-Winkel zwischen Fallschirmboden und Anregung Kraft Faden des MagnetenAlso das Material tunkontinuierlichDas Material wird in 1/50 Sekunde nach oben und unten geschleudert, so dass das Material sich gleichmäßig bewegt.

Leistung und Grundparameter

Die GZV-Reihe hat 5 Modelle für Mikroelektromagnetische Schwingungszufuhrgeräte.

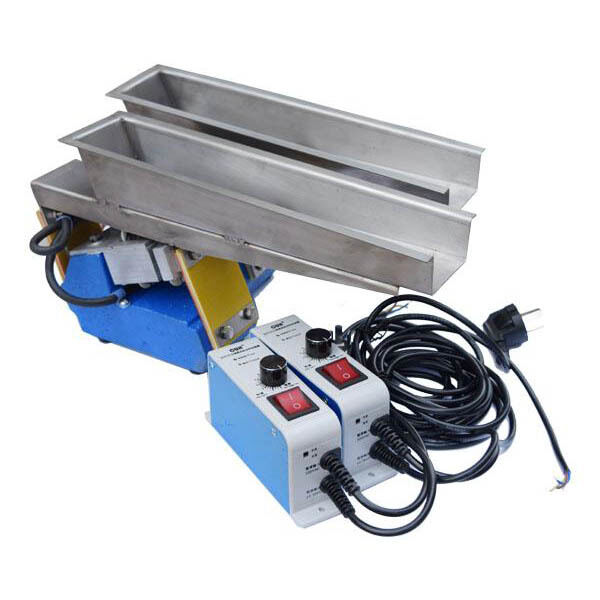

                                       GZV1GZV2 Anschein

Größe des Erscheinungsbildes (mm)

Technischer Parameter des GZV

Elektrische Schränke

Die GZV-Serie und die GZVK-Serie sind mit einem elektrischen Schrank des Typs XKZV - II und XKZ - 5 g2 und mit dem Stromschalter, dem Strömungsreglerknopf,Richter und Stromänderungs-Milliammeter, und es gibt einige Steckdosen für die automatische Steuerung auf der Oberseite der Box. Gemäß den Bedürfnissen der Benutzer kann der elektrische Schrank in zwei Arten gemacht werden:an der Wand gehängt oder die vollständige Steuerung des Bildschirms der Füttermaschine.

Form und Abmessungen des elektrischen Schranks, siehe Tabelle und Diagramm unten.

mit einer Breite von mehr als 20 mm,
