| Herkunftsort: | Ningbo China (Festland) |
| Markenname: | FLUIDAC or OEM |
| Modellnummer: | RLCK-M50 |
| Min Bestellmenge: | 5PCS |
|---|---|
| Verpackung Informationen: | Kästen, Kartone, Holzetuis, Paletten |
| Lieferzeit: | Innerhalb 20 Tage, nachdem Zahlung oder Ablagerung empfangen worden sind |
| Zahlungsbedingungen: | Ablagerung TT Advance/30%, 70% durch Kopie oflading Bill, Western Union, MoneyGram, Paypal |
| Versorgungsmaterial-Fähigkeit: | 5000PCS pro Monat |
| Material: | Kohlenstoffstahl | Strecke des Drucks: | 10-50kg/cm2 |
|---|---|---|---|
| Temperaturbereich: | -10~+60℃ | Funktionsmedium: | Gefiltertes Öl |
| Bohrungs-Größe: | φ25~φ63 | Fungierende Art: | Doppeltes Fungieren |
| Markieren: | Hydraulische Hebel-Art Presszylinder,Hydraulische 25mm Linie Presszylinder,Vielfältiger hydraulischer Presszylinder |
||

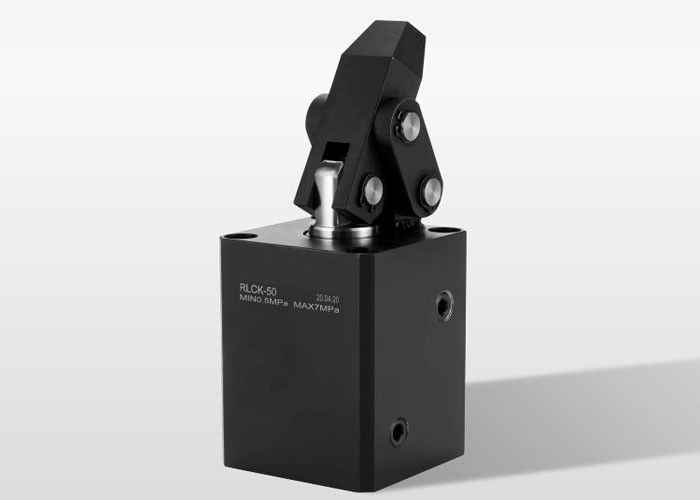

Hydraulischer Hebel-e-artig Zylinderbohrungs-Größe φ25~φ63mm Pmax 70kg/cm2 RLCK
Hydraulischer Hebel-e-artig Zylinderbohrungs-Größe Φ25~Φ63mm, cm2 Pmax 70kg/e.g.RLCK-M50
Details:
Einrichtungs-Code:
| RLCK | M | 50 | R | |
| Reihe | Art: Freier Raum: Linie Art M: Vielfältige Art MF: Vielfältigkeit mit Steuerung des Datenflusses Fa: Flanschart FAM: Flansch mit Vielfältigkeit FCM: Flanschvielfältigkeit mit Steuerung des Datenflusses |
Bohrung des Zylinders: 25: φ25mm 32: φ32mm 40: φ40mm 50: φ50mm 63: φ63mm |
Richtung der Wahl: R/L |
Ein integriertes |
Spezifikation:
| Bohrung des Zylinders (Millimeter) | φ25 | φ32 | φ40 | φ50 | φ63 |
| Bohrung des Kolbens (Millimeter) | φ18 | φ20 | φ22.4 | φ28 | φ35 |
| Anschlag (Millimeter) | 25 | 25 | 30 | 34 | 40 |
| Druckzonestoß (cm2) | 2.37/4.91 | 4.9/8.04 | 8.63/12.57 | 13.47/19.63 | 21.55/31.17 |
| Theoretisches festklemmendes 3MPa | 116kg | 190kg | 288kg | 453kg | 701kg |
| Flüssigkeit | Gefiltertes Öl | ||||
| Temperaturbereich | -10~+60℃ | ||||
| Max.operations-Druck (kg/cm2) | 70kg/cm2 | ||||
| Strecke des Drucks (kg/cm2) | 10-50kg/cm2 | ||||
| Fungierende Art | Doppeltes Fungieren | ||||
Maße:
| Modell | RLCK-25 RLCK-M25 |
RLCK-32 RLCK-M32 |
RLCK-40 RLCK-M40 |
RLCK-50 RLCK-M50 |
RLCK-63 RLCK-M63 |
| A1 | 103 | 112 | 122 | 137 | 155 |
| A2 | 122 | 131 | 144 | 162 | 187 |
| B | 76 | 85 | 90 | 100 | 111 |
| C1 | 19 | 19 | 22 | 25 | 32 |
| C2 | 11 | 11 | 13 | 15 | 19 |
| C3 | 9 | 9 | 10 | 11 | 15 |
| φD | φ8 | φ8 | φ10 | φ12 | φ15 |
| E | 25 | 25 | 30 | 35,5 | 43 |
| F | 64 | 64 | 77 | 90 | 110 |
| G1 | 55 | 55 | 66 | 77 | 94 |
| G2 | 22 | 22 | 26 | 30 | 36 |
| G3 | 24 | 24 | 29 | 33 | 39 |
| H | 3 | 3 | 4 | 4 | 4 |
| J | 55 | 57 | 69 | 75 | 96 |
| K | 42 | 44 | 52 | 58 | 75 |
| L | φ6.8-φ10.5*6.5D | φ6.8-φ10.5*6.5D | φ9-φ14*9D | φ9-φ14*9D | φ11-φ18*11D |
| M | PT1/8 | PT1/8 | PT1/4 | PT1/4 | PT1/4 |
| N1 | 18 | 22 | 26 | 32 | 38 |
| N2 | 17 | 19 | 19 | 21,5 | 22 |
| N3 | 33 | 38 | 40 | 45 | 52 |
| N4 | 20 | 22 | 26 | 29 | 38 |
| O-RING | P7 | P7 | P8 | P8 | P9 |
| Q | 61° | 61° | 61° | 61° | 66° |
| T | 4 | 5 | 5,5 | 5,5 | 7,5 |
